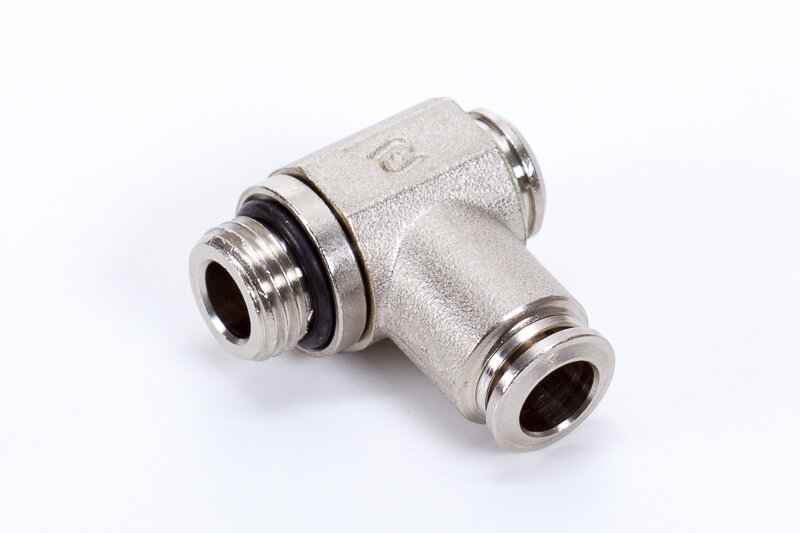

A-57550-5-1/4
Dugaszolható gyűrűs könyökcsatlakozó - fém kivitel
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
A-57550-5-1/4
Dugaszolható gyűrűs könyökcsatlakozó - fém kivitel
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

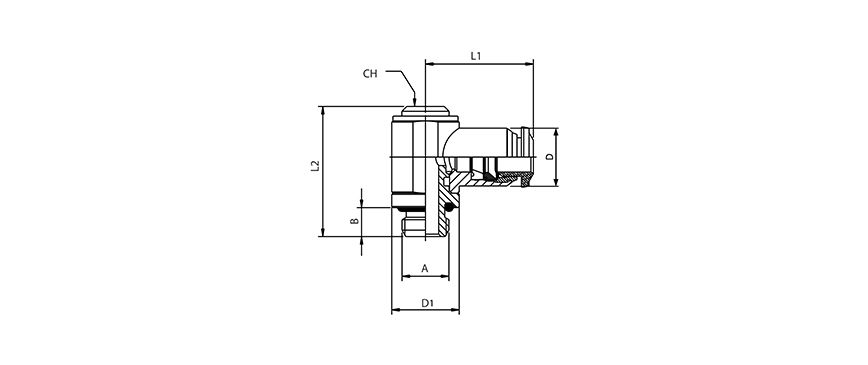

| Termékszám | Csatlakozás | Csatlakozás | Csőméret |
|---|
| Típusszám | Csőméret | Csatlakozás A | B | L1 | L2 | CH | D1 | D |
|---|---|---|---|---|---|---|---|---|
| A-57550-4-M5 | 4 | M 5 | 5 | 19 | 24,5 | - | 9 | 10 |
| A-57550-4-1/8 | 4 | G 1/8" | 6 | 21 | 28 | 5 | 14 | 10 |
| A-57550-5-M5 | 5 | M 5 | 5 | 20 | 24,5 | - | 9 | 12,5 |
| A-57550-5-1/8 | 5 | G 1/8" | 6 | 21,5 | 28 | 5 | 14 | 12,5 |
| A-57550-5-1/4 | 5 | G 1/4" | 8 | 24,5 | 31 | 6 | 18 | 12,5 |
| A-57550-6-M5 | 6 | M 5 | 5 | 20,5 | 24,5 | - | 9 | 12,5 |
| A-57550-6-1/8 | 6 | G 1/8" | 6 | 22,5 | 28 | 5 | 14 | 12,5 |
| A-57550-6-1/4 | 6 | G 1/4" | 8 | 25 | 31 | 6 | 18 | 12,5 |
| A-57550-8-1/8 | 8 | G 1/8" | 6 | 24 | 28 | 5 | 14 | 14 |
| A-57550-8-1/4 | 8 | G 1/4" | 8 | 26 | 31 | 6 | 18 | 14 |
| A-57550-8-3/8 | 8 | G 3/8" | 9 | 28 | 35,5 | 7 | 21 | 14 |
| A-57550-10-1/4 | 10 | G 1/4" | 8 | 29 | 31 | 6 | 18 | 17 |
| A-57550-10-3/8 | 10 | G 3/8" | 9 | 30,5 | 35,5 | 7 | 21 | 17 |
| A-57550-12-3/8 | 12 | G 3/8" | 9 | 32,5 | 35,5 | 7 | 21 | 21,5 |
| Anyag: | nikkelezett réz |
|---|---|
| Csatlakozás: | G 1/4" |
| Csatlakozás | Csőméret: | Ø5 |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | technopolimer |
| Hőmérséklet tartomány: | -20°C…+80°C |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, vákuum, víz,gőz |
| Méret: | Ø5 |
| Névleges nyomás: | -0,9…20 bar |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | technopolimer |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | -0,9…20 bar |
