959M-8
Dugaszolható falonátvezető összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
959M-8
Dugaszolható falonátvezető összekötő
| Termékszám |
|---|

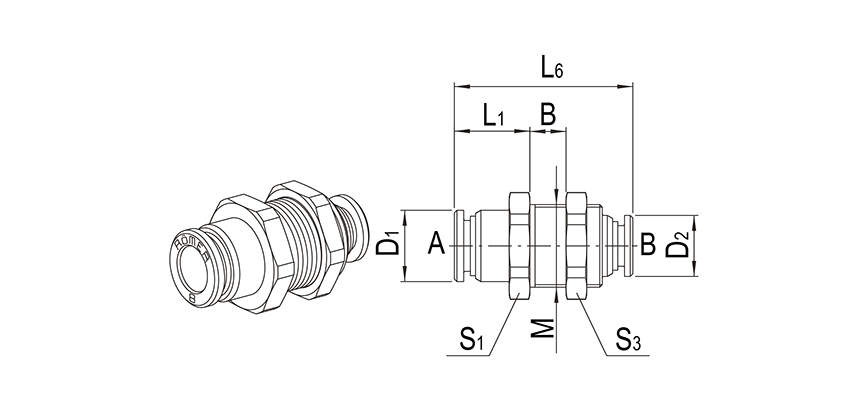

| Típusszám | Csőméret A | Csőméret B | M | B | L1 | L6 | D1 | D2 | S1 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 959M-4 | 4 | 4 | M 12 x 1 | 1-10 | 11,5 | 30 | 10 | 10 | 14 | 17 |
| 959M-6-4 | 6 | 4 | M 14 x 1 | 1-10 | 12,5 | 31,5 | 12 | 10 | 17 | 17 |
| 959M-6 | 6 | 6 | M 14 x 1 | 1-10 | 13,5 | 32,5 | 12 | 12 | 17 | 17 |
| 959M-8-6 | 8 | 6 | M 16 x 1 | 1-10 | 14,5 | 34,5 | 14 | 12 | 19 | 19 |
| 959M-8 | 8 | 8 | M 16 x 1 | 1-10 | 16,5 | 36,5 | 14 | 14 | 19 | 19 |
| 959M-10-8 | 10 | 8 | M 20 x 1 | 1-10 | 19 | 39 | 16,5 | 14 | 22 | 24 |
| 959M-10 | 10 | 10 | M 20 x 1 | 1-10 | 21 | 42 | 16,5 | 16,5 | 22 | 24 |
| 959M-12 | 12 | 12 | M 22 x 1,5 | 1-10 | 22,5 | 45,5 | 20 | 20 | 24 | 27 |
| 959M-14 | 14 | 14 | M 24 x 1,5 | 1-10 | 23,5 | 46,5 | 22 | 22 | 27 | 27 |
| Anyag: | nikkelezett réz |
|---|---|
| Csatlakozás | Csőméret: | Ø8 |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Hőmérséklet tartomány: | -20°C…+80°C |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Méret: | Ø8 |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…20 bar |
